Do czego służy czujnik zegarowy i jak go odczytać?

Choć wygląda niepozornie, w warsztatach i na halach produkcyjnych czujnik zegarowy ma nieocenione znaczenie. Pozwala wykrywać minimalne odchylenia i kontrolować precyzję pracy maszyn oraz montażu elementów. Jednak by w pełni wykorzystać jego możliwości, trzeba wiedzieć, jak odczytać czujnik zegarowy, by uzyskane wyniki były wiarygodne i pomocne w dalszych działaniach.

Zanim przejdziemy do szczegółowych wskazówek, warto najpierw zrozumieć, co to jest czujnik zegarowy i na jakiej zasadzie działa. Dokładna znajomość budowy ułatwia poprawne użytkowanie oraz unikanie typowych błędów pomiarowych. Przy okazji omówimy również jak mierzyć czujnikiem zegarowym, tak by każdy pomiar przebiegał sprawnie, niezależnie od doświadczenia operatora.

Poniżej znajdziesz także praktyczne przykłady, do czego służy czujnik zegarowy — od prostych pomiarów bicia po ustawianie luzów w mechanizmach. Zarówno początkujący, jak i bardziej zaawansowani użytkownicy znajdą tutaj wskazówki, które pozwolą w pełni wykorzystać potencjał tego niezwykle precyzyjnego narzędzia.

Co to jest czujnik zegarowy? Budowa i ogólna zasada działania

Czujnik zegarowy należy do precyzyjnych narzędzi pomiarowych przeznaczonych do kontroli niewielkich odchyłek kształtu, bicia i położenia powierzchni. Działanie opiera się na mechanizmie przekładniowym, który zamienia ruch osiowy trzpienia na obrót wskazówki po skalowanej tarczy. Budowa czujnika zegarowego obejmuje korpus, trzpień pomiarowy, sprężynę dociskową, zespół przekładni oraz podziałkę milimetrową umieszczoną na cyferblacie.

W zależności od modelu skala umożliwia obserwację odchyłek z dokładnością dochodzącą do setnych lub tysięcznych części milimetra. Analogowy czujnik zegarowy umożliwia prowadzenie precyzyjnych pomiarów zarówno w warsztatach samochodowych, jak i podczas pracy na maszynach CNC oraz w laboratoriach kontrolnych. Do uzyskania prawidłowych wyników, konieczne jest zrozumienie, jak odczytać czujnik zegarowy i posługiwać się nim.

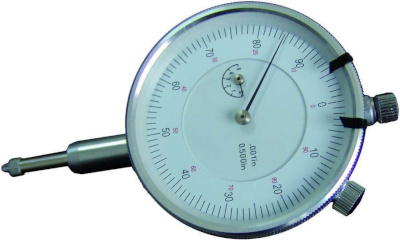

Czujnik zegarowy 10 mm / 0.01 mm, 60 mm

Do czego służy czujnik zegarowy? Przegląd zastosowań w warsztacie samochodowym i nie tylko

Zakres zastosowań tego narzędzia obejmuje wiele branż technicznych. Dlatego warto wiedzieć, do czego służy czujnik zegarowy w codziennej praktyce. Przede wszystkim do kontroli wymiarów, bicia, osiowości oraz wzajemnego położenia elementów. Pozwala wykryć minimalne różnice w ułożeniu powierzchni, które często są niewidoczne gołym okiem.

W warsztatach samochodowych zastosowanie czujnika zegarowego widać przy sprawdzaniu bicia tarcz hamulcowych, pomiarach luzów w układach napędowych, ustawianiu przekładni kierowniczych czy kontroli prostoliniowości wałów. Dzięki niemu możliwe staje się szybkie wykrycie nawet niewielkich deformacji, które wpływają na bezpieczeństwo i komfort jazdy.

Podczas bardziej zaawansowanych pomiarów warto uzupełnić wyposażenie o dodatkowe narzędzia i akcesoria pomiarowe, które wspomagają stabilne zamocowanie czujnika i zwiększają powtarzalność wyników.

Jak mierzyć czujnikiem zegarowym? Wskazówki dla początkujących

Prawidłowy pomiar wymaga nie tylko ustawienia przyrządu, ale także zrozumienia, jak odczytać czujnik zegarowy, by uzyskać wiarygodny wynik. Oto podstawowe zasady, które pomagają osiągnąć wysoką precyzję nawet osobom rozpoczynającym pracę z tym narzędziem:

• stabilne zamocowanie przyrządu,
• pionowe ustawienie trzpienia,
• wstępne wprowadzenie naciągu,
• oczyszczenie powierzchni roboczej,
• unikanie drgań i wstrząsów,
• płynna obserwacja wskazań.

Znajomość tych zasad pozwala zrozumieć, jak mierzyć czujnikiem zegarowym nie tylko na stanowisku warsztatowym, lecz także podczas bardziej zaawansowanych kontroli w produkcji i obróbce precyzyjnej.

Jak odczytać czujnik zegarowy? Praktyczny poradnik

Przechodzimy do kwestii, jak odczytać czujnik zegarowy. Każdy błąd na tym etapie przekłada się na wiarygodność całego wyniku. Na tarczy czujnika każda kreska odpowiada przesunięciu trzpienia — najczęściej 0,01 mm na jedną działkę. Wskazówka główna prezentuje części milimetra, natomiast dodatkowy licznik obrotów informuje o pełnych milimetrach przemieszczenia trzpienia. Wynik stanowi sumę odczytów z obu skal.

Podczas pomiaru należy stabilnie ustabilizować przyrząd, unikać wibracji, zadbać o dokładny kontakt trzpienia z powierzchnią oraz odpowiednie oświetlenie, które pozwala precyzyjnie dostrzec wskazania.

Z jaką dokładnością mierzy czujnik zegarowy? O precyzji i zakresie pomiarów

Dokładność wskazań zależy od jakości mechanizmu przekładniowego oraz wykonania podzespołów pomiarowych. Standardowe modele pracują z dokładnością 0,01 mm, a wersje bardziej precyzyjne osiągają 0,001 mm.

Przyrządy o wysokiej rozdzielczości stosuje się przy kontrolach współosiowości, luzów łożyskowych czy odchyłek geometrycznych wałów. Zakres roboczy standardowych czujników mieści się zazwyczaj w przedziale od 1 mm do 10 mm, choć dostępne są również modele o innym zakresie dostosowanym do konkretnych zadań.

Gdy wiesz, z jaką dokładnością mierzy czujnik zegarowy, łatwiej właściwie dopasować przyrząd do wymagań pomiarowych na stanowiskach warsztatowych i produkcyjnych.
